采暖設計的一些常見問題

       在本采暖季，筆者對幾個運行不正常的采暖系統----“問題工程”，進行了補救處理，結合近年來對其它工程的調研和反思，發現有許多原因，源于設計理念方面的一些模糊認識，現加以整理以供參考。

      1、熱媒設計溫度

      散熱器熱水采暖系統的熱媒設計溫度，一般根據熱舒適度要求、系統運行的安全性和經濟性等原則確定。供水溫度不超過95℃，可確保熱媒在常壓條件下不發生汽化；適當降低熱媒溫度，有利于提高舒適度，但要相應增加散熱器數量。所以一般經常采用95/70℃，例如：作為散熱器“標準工況”的64.5℃，就是水溫95/70℃的平均值與室溫18℃的傳熱溫差。許多采暖系統的設計計算資料，也按此條件編制。

      當然，熱媒設計溫度也要符合熱源條件的可能性和考慮其它因素。例如：以較低溫度的一次熱媒進行換熱所得的二次熱媒，或采用戶式燃氣熱水采暖爐的水溫有限制，或采用塑料類管材為提高其耐用性時，也有采用85/60℃作為設計參數的。但是，再進一步降低散熱器采暖的熱媒設計參數，顯然是不合理的。以95/70℃為比較基礎，熱媒平均溫度每降低10℃，散熱器數量約增加20％ 。

      當前，存在不適當?shù)剡^多降低散熱器采暖熱媒設計參數的傾向。原因是某些開發建設單位在提供設計條件時，按照熱源的實際運行工況提出熱媒?jīng)]計參數，例如提出供水溫度只有70℃。如不加深入分析，就直接采用這樣的低參數進行設計計算，會使散熱器數量增加很多，會出現同一熱源的不同建筑，散熱器數量相差近一倍的現象，更加劇了系統的失調度。

      多年以前，就曾進行過實態調查測定，結果表明：北京地區多數由城市熱網或小區集中鍋爐房供暖的住宅，即使設計水溫為95/70℃，當達到設計室外溫度時，運行水溫一般只要70/55℃左右,即可保證設計室內溫度。如果再按70/55℃的水溫設計系統，是否運行水溫又可進一步降低呢？似乎不應陷入如此惡性循環的怪圈。

      為何實際運行水溫遠低于熱媒?jīng)]計溫度時，也可達到設計室溫？主要是由于實際配置的散熱面積，均不同程度地偏大于理論所需散熱面積。根據理論推導和實際工程運行驗證，對于設計水溫95/70℃的系統，當散熱面積偏大10％時，運行水溫約可為90/65℃；當偏大20％時，運行水溫約可為85/60℃；當偏大30％時，運行水溫約可為82.5/57.5℃； 當偏大40％時，運行水溫約可為80/55℃。由于設計保守等各種因素，一般系統的散熱面積均會偏大30％以上。

      2、水力平衡

      比之散熱器數量的多少而言，采暖效果主要取決于系統的水力工況。但是，心中無底又不認真進行系統水力平衡計算的設計，近來?？梢姷?。

      位于北京大興的一幢六層（局部帶躍層）單元式普通住宅，室內采暖系統為干管異程的上供下回單管順序式，衛生間和廚房采用高頻焊鋼制散熱器，其它為四柱型鑄鐵散熱器。上一個采暖季就反映室溫偏低，曾判斷為建筑保溫質量不好，普遍均勻增加了散熱器20％。本采暖季一開始，，在同一熱源供暖的其它建筑均供暖正常的情況下，本工程系統末端（尤其是下層）室溫仍偏低，引起部分住戶向市政府投訴。經現場調查和對系統設計進行水力平衡驗算，確實存在較大的不平衡度。

      衛生間和廚房的立管管徑一律取DN15，其它立管管徑不論立管負荷大小，一律取DN20，入口處較有利的53號立管帶六層，散熱器27片，阻力損失僅為約580Pa，系統末端最不利的64號立管帶七層，散熱器63片，阻力損失高達約3700Pa，加上供回水干管的阻力損失，此兩根立管的不平衡度約高達800％。遠超過《采暖通風與空氣調節設計規范》第3.8.6條關于“熱水采暖系統的各并聯環路之間的計算壓力損失相對差額不應大于15％”的規定。[2]各層均勻增加散熱器，更會加劇垂直失調。根據驗算結果，筆者會同幾位年輕設計人員對系統進行了調節，并建議運行維修人員進行精細調節，雖已得以改善，但先天性的失調是難以徹底解決的。參與調節設計人員的深切體會是：如果這種粗放設計的系統也能正常供暖，則教科書和規范豈非都得重寫。

     同樣，北京某大學的兩幢六層單元式普通住宅，室內采暖系統也是干管異程的上供下回單管順序式，采用四柱813型鑄鐵散熱器，衛生間為DN32光管，由小區集中燃氣鍋爐房供暖。據使用單位和住戶反映，自投入使用以來，冬季室內溫度達不到市政府規定16℃的最低標準，在嚴寒期內，一至二層的室溫，大多在12℃以下，已嚴重影響居民的生活環境質量。到現場對典型房間進行調查，室溫和散熱器溫度，明顯低于由同一熱源供暖的其它建筑。據對設計采暖負荷進行驗算，散熱器數量符合常規計算結果。對系統設計進行水力平衡驗算，則同樣存在較大的不平衡度，不論立管負荷大小，雙側接散熱器的立管管徑一律取DN25×20，單側接散熱器的立管管徑一律取DN20×20，而無外圍護結構的衛生間，則采用DN32的光立管。1號樓入口處最有利的7號立管阻力損失約僅為900Pa，系統末端最不利的25號立管阻力損失高達約3500Pa，加上供回水干管的阻力損失，此兩根立管的不平衡度約高達700％。而衛生間立管阻力損失約僅為60Pa。加以環路劃分偏大，室內系統水力失調現象必然會出現。筆者試圖對系統進行調節，但質量低劣的鑄鐵閥門根本無法轉動。除上述因素外，由于室外供暖管網的嚴重失調，致使1號樓和2號樓采暖流量不足，即使在入口處的有利環路，流量也明顯不足。

      3、系統補水

      某供暖建筑面積22萬多m2的居住小區，存在水力失調的室內系統末端底層住戶，出現以下奇怪的現象：每到晚上八九點鐘后散熱器就開始降溫，到半夜就完全不熱，而次日早晨又會逐漸熱起來。據深入調查，重新熱起來是由于頂層住戶在每晚臨睡前和次日早晨起床后進行了手動放風所致。經改裝了質量較好的自動排氣閥后有所緩解，但系統中還是經常因有空氣存在。顯然，應徹底解決系統進入空氣的問題。

      據查，系統未設置膨脹水箱，也未設置氣壓水罐等膨脹容積，只是依靠功率較大的補水泵進行補水定壓，而補水泵則由電接點壓力表控制啟停，當降至下限值時水泵啟動，達到上限值時停泵。由于設置在管路上的壓力表，指針會發生抖動，上下限值的整定間距不能很小，因此，停泵后重新啟動必然會有較長的時間間隔。在此時段內，由于水的不可壓縮性和不可避免的系統泄漏，總會有空氣進入系統，并積存于流量較小的系統末端頂點。

      由于該工程已無條件增設膨脹水箱和足夠容積的氣壓水罐，采取了增設一臺略大于系統泄漏量的小功率補水泵(0.75kW)的方法，使之連續運行，當流量大于系統泄漏量時,通過限壓閥回流至軟水箱，基本上解決了問題。由此可得到啟示：用合理容積的膨脹水箱或氣壓水罐進行定壓，是十分必要的，如無條件設置，則應采用不間斷運行的變頻補水泵，或像本工程所采取的簡易方法。

      4、豎向壓力分區與“分環”

      《采暖通風與空氣調節設計規范》第3.3.9條規定：“建筑物的熱水采暖系統高度超過50m時，宜豎向分區設置”。條文說明作如下解釋：其主要目的是為了減小散熱器及配件所承受的壓力，保證系統安全運行。暖通規范作上述限定十分必要。近年以來，高層建筑（尤其是高層住宅）的熱水采暖系統因滲漏而使家裝破壞的事故，時有發生。除散熱器或其它構件的質量和施工安裝隊伍素質等因素外，主要由于承壓過高。

      某二十五層高層住宅，原室內系統設計系是按豎向分區設置的，但由另一單位設計的熱源，卻為同一系統。在第一個采暖季，開發建設單位就因滲漏向住戶賠償家裝破壞損失的費用高達十幾萬元，不得不進行了困難的改造。

      有些設計在熱源處設置分集水器，對高低環分別接出供回水管路，將“分環”當作豎向壓力分區，這是概念上的錯誤。“分環”可能有利于水力平衡和調節，但不可能對高區和低區分別實施定壓，并不能克服低區所承受的較高靜水壓力。

      豎向壓力分區最好能從熱源上就分別設置。不宜分設時，一般采用間接換熱的方法。間接換熱雖比較穩妥，但換熱后二次水的溫度將有所降低，致使散熱器數量增加。

因此，在實際工程應用中，也有采用加壓和減壓的方法，即：熱源系統按低區定壓。高區系統供水經加壓進入，回水則減壓接回低區系統。從理論上分析，高區熱媒循環水泵的工作揚程，要附加高低區系統的幾何高差，不利于節能，但從技術經濟的綜合分析，可能仍有可取之處。但采用此種方法，要特別注意減壓閥的“動靜壓差特性”，即：當高區系統水泵停止時，減壓閥后的設定壓力會升高一個動靜壓差值，此值在閥的額定流量條件下約為5m,造成低區開式膨脹水箱的溢流，并同時使高區系統虧水和空氣進入。雖然性能較好的減壓閥動靜壓差較小，但最好還是采用閉式膨脹水箱，或采用不間斷運行的變頻補水泵定壓。

      5、散熱器的選擇

      國家標準《住宅設計規范》有針對性地提到散熱器的選擇問題。規定“應采用體型緊湊、便于清掃、使用壽命不低于鋼管的型式”。目前, 散熱器品種繁多，市場競爭劇烈，有從容選擇的余地，但也要看到各種散熱器在應用實踐中都出現過不同性質的問題。關鍵是要針對系統的特性，較為適當?shù)貞茫闷渌L，避其所短。系統的運行、保養和水質控制等環節水平的提高，要有一個漸進的過程，一種有生命力的產品，應該提高其適應客觀條件的性能，而不是對客觀條件的苛求。

      鑄鐵散熱器是一種適應性較強的品種，它的主要弊病是：體型不緊湊，如鑄鐵四柱或鑄鐵長翼型等陳舊型號, 顯然與節能的、裝飾要求較高的建筑環境很不協調；由于價格競爭, 偷工減料，常達不到額定散熱量；內腔粘砂成為系統堵塞的重要原因；落后的鑄造工藝和加工粗劣, 組對接口容易漏水。一些發達國家自己不生產但仍樂于采用，并看作為高檔產品，當然不是這樣粗陋的品種。如不開發新的品種，必然會陷入困境?？上驳氖?，外型可類似于高檔鋼制散熱器、內腔無粘砂的鑄鐵散熱器，已開發成功并已形成生產能力，由于它對各種系統及運行管理水平的適應性強，可望有較大的發展空間。

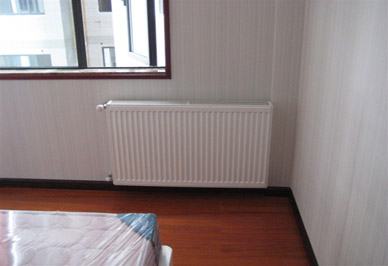

       鋼板材質的鋼制散熱器體型較薄且較美觀, 國外較多采用, 引進并廣泛應用以后,由于材質、生產工藝、運行水質等因素失控, 八十年代后期曾發生大量腐蝕而造成過很大損失，至今，仍有過頭的商業宣傳誤導用戶，不斷造成此類腐蝕現象重復發生。引進國外材料或生產工藝生產的一些高檔散熱器, 在發生腐蝕現象以后，提出了一系列對于較大的集中供暖系統幾乎無法達到的苛刻要求，例如：嚴格控制熱媒含氧量、限定采用隔膜式膨脹罐定壓方式、非采暖季滿水保護、檢修時只能局部放水、塑料管設阻氧層、內掛鎂棒即采用“犧牲陽極保護”等。說明其形成腐蝕的主客觀因素并未能根本解決, 因此仍應慎用。但是，它還是可以應用于以燃氣熱水采暖爐或電熱水采暖爐等分散熱源的戶式系統中。

      按壽命不低于鋼管的耐腐蝕界定標準，早期開發的鋼管材質的鋼制串片管式散熱器和后期開發的繞片式(包括高頻焊或強繞)鋼制散熱器, 仍是鋼制散熱器中可放心選用的主體品種。但此類散熱器水阻較大，但又常不能提供準確的水阻特性數據，在單管系統中應用，尤其是采用兩通恒溫閥加跨越管的做法時，會發生散熱器進流量過小的問題。此外，此類散熱器的熱工性能和特定形式的外罩有關, 外罩的成本占其價格的相當比例, 但外觀難以滿足用戶的裝飾要求，“罩外加罩”十分常見。

鋁制散熱器是一種高效的散熱器, 同樣也發生過腐蝕穿孔問題, 除材質外,堿性水質和超量的氯化物都會對鋁產生腐蝕,雖對此種散熱器提出了內防護要求，但工藝上難以實施，也不便于檢驗。因為熱水鍋爐水質標準要求鍋水的PH值應為10—12，說明此種散熱器不能用于以鍋爐為直接熱源的集中供暖系統，但可在熱網集中供熱、用戶側為經熱交換的二次熱媒系統，也可以應用于以燃氣熱水采暖爐或電熱水采暖爐等分散熱源的戶式系統。有些產品改進為采用銅鋁復合，可能是鋁制散熱器的主要出路。

      6、關于分室溫度控制

      無論是實施分戶熱計量的住宅戶內采暖系統，還是其它建筑傳統的垂直單管或雙管系統，從節能和提高熱舒適度出發，分室溫度控制都是十分必要的。分室溫度控制可以是自動的，也可以是手動的。在這方面的商業誤導表現為：將分室溫度控制等同于采用散熱器恒溫閥，并認為采用恒溫閥就無需進行水力平衡計算。這種誤導造成了一些系統的失調和對恒溫閥的負面影響。

      采用質量較好的手動兩通或三通調節閥實施分室溫度控制，可能更適合于投資條件受限和供暖不足的普遍實際情況。即使有條件采用恒溫閥時，也應該在弄清楚其水力特性基礎上，正確地加以應用。

      散熱器兩通恒溫閥的高阻水力特性，適合于雙管系統。為適應我國市場的需要，國外又推出了針對單管系統的三通恒溫閥和低阻兩通恒溫閥。因此，我們要面對三類恒溫閥，而不是不加區別。

      用于雙管系統的高阻兩通恒溫閥，又按不同的預置設定功能分成若干型號，其口徑一般情況下應采用DN15，少量需采用DN20，無區別地采用較大口徑不利于水力平衡。而用于單管系統的三通恒溫閥和低阻兩通恒溫閥，則必須有DN15、DN20、DN25甚至更大的口徑，以根據串接散熱器的負荷適當選配。

      無論是何種恒溫閥類，水阻特性對于系統水力計算是不可缺少的。國外產品水阻特性大多用KV值標記，KV值是指當閥兩端的壓差為1bar（100kPa）時流經閥的流量（m3/h）。而在最大閥開度條件下水阻特性，則用KVS值標記。可按下列公式，將KVS值轉換為我們習慣采用的局部阻力系數ζ值：

             1

    ζ= ---------

        A ?KVS 2

    式中：A為換算系數，可見下表：

  DN         (mm)               15           20          25

  A       100 kPa m3/h         0.0105     0.00316     0.00122

      雙管系統高阻兩通恒溫閥應用中的主要問題是極易堵塞，因此對總體供熱不足和運行管理粗放的系統，似利少弊多。

      恒溫閥在單管系統中應用，則發生問題較多，最突出的是采用兩通恒溫閥加跨越管的做法時，不適當?shù)赜昧烁咦韬銣亻y。

      單管系統即使采用低阻兩通恒溫閥加跨越管的做法，也應該核算散熱器的進流系數。散熱器的進流系數，取決于散熱器通路和跨越管通路的阻力比，與恒溫閥、散熱器和兩個通路的管徑匹配有關，有一個較為復雜的計算過程。有些工程因散熱器的進流量過小，不得不在跨越管段上再加閥門，這是一種很不合理的處置。根據工程實踐經驗，北京市分戶熱計量試用圖集中，提出了一個界定標準，即進流系數應不小于30％，已被許多方面包括恒溫閥生產廠所接受，有些國外的低阻兩通恒溫閥新一代產品，又降低了水阻力。

      幾種典型的低阻兩通恒溫閥按KVS換算的ζ值如下表：

     DN       DANFOSS   RTD—G型       HONEYWEL   UBG型       HONEYWEL   H型

     15         24         37       7.8

     20         30       109.5       10.5

     25         42         --       10.5

      在采用ζ≦ 2的低阻力散熱器（如鑄鐵散熱器）條件下，幾種典型的低阻兩通恒溫閥加跨越管的散熱器進   流系數計算結果為：

DANFOSS公司的RTD—G型

散熱器通路       跨越管通路     散熱器進流系數

  DN15         DN15       0．277

  DN20         DN15       0．390

  DN20         DN20       0．250

  DN25         DN15       0．470

  DN25         DN20       0．317

  DN25         DN25       0．218

HONEYWEL—UBG型

散熱器通路       跨越管通路     散熱器進流系數

  DN15         DN15       0．24

  DN20         DN15       0．26

  DN20         DN20       0．15

HONEYWEL—H型

散熱器通路       跨越管通路     散熱器進流系數

  DN15         DN15       0．363

  DN20         DN15       0．49

  DN20         DN20       0．33

  DN25         DN15       0．66

  DN25         DN20       0．51

  DN25         DN25       0．38

      由此可見，并不是所有的兩通恒溫閥都可應用于單管系統。例如：DANFOSS公司的RTD—G型和HONEYWEL—H型，以及水阻特性系數不大于RTD—G型的其它低阻兩通恒溫閥，才可應用于單管系統。

三通恒溫閥是直接針對單管系統的，但水阻仍偏大，以HONEYWELL公司的產品為例，其數值為：

     DN15   KVS=2.16   ζ=20   全開時的旁通率約58％

     DN20   KVS=3.10   ζ=32   全開時的旁通率約42％

     7、關于塑料類管材

      在實施住宅分戶熱計量的戶內采暖系統中，已大量采用塑料類管材，與金屬管件接頭處漏水成為一大公害，尤以交聯鋁塑復合(XPAP)管和交聯聚乙烯（PE-X）管為甚。XPAP管由于其良好的阻氧性能，相對于其它塑料類管材，本來更適合于采用鋼制散熱器的戶內埋地管道。

      有一種說法：接頭處漏水是由于管道的縱向膨脹所引起，這是不確切的。管道受熱后縱向膨脹形成的膨脹力，是伸長量、管材的彈性模量和管道截面積的乘積。鋼管的線膨脹系數是0.012(mm/m?K), 而塑料類管材線膨脹系數的概略值, 按從小到大排列如下: XPAP管 0.025；PB管 0.130；PP-R管0.180；PE-X管 0.200，當然，線膨脹系數大的管材受熱作用后會有較大的熱伸長量。但塑料類管材的彈性模量遠小于鋼管，鋼管的彈性模量為20.6×103kN/cm2,而例如PP-R管，在20℃時僅為80kN/cm2，95℃時又降低為25 kN/cm2。因此，在管道截面積相同時，塑料類管材的膨脹力會遠小于鋼管。

      接頭處漏水的主要原因，是管材與金屬管件的配合和施工安裝人員的操作經驗問題。根據北京市標準《低溫熱水地板輻射供暖應用技術規程》對金屬連接管件的要求，耐拔脫力應不小于3Mpa,因此是可以通過改進解決的。

      塑料類管材的縱向膨脹特性，則應在敷設方式上有所考慮。塑料類管材在地面內埋設時縱向膨脹受限，會轉化為內應力，在管道強度計算的安全系數中可以消納，而明裝時則會發生較大的彎曲變形，且易受劃傷而影響使用壽命。根據實際工程的問題和經驗，北京市分戶熱計量試用圖集中，只推薦在直埋（包括地面內或嵌墻敷設）時采用，非直埋的所有管道（包括明裝或管道井內安裝），仍推薦采用熱鍍鋅鋼管和螺紋連接，是很有必要的。

       8、戶式熱源的匹配水泵問題

      在采暖能耗得以嚴格控制的節能住宅中，采用燃氣或電熱水采暖爐等，作為戶式采暖系統的熱源，采暖費用甚至有可能低于燃氣或電熱的集中供暖系統，本采暖季是暖冬，與北京市集中供暖上調后的集中供暖采暖費相比，更顯示出其實際采暖費用低的優勢，因而是一種可行的方案，會具有較大的發展空間。戶式采暖系統存在問題之一，是循環水泵與系統的配合。對于燃氣或電熱水采暖爐所配帶的水泵，筆者曾詢問過許多生產廠家，例如：流量、與流量相關的爐外剩余水頭、排煙溫度等，大都提不出明確的技術指標。         由于住宅單戶的套型面積和采暖負荷會相差較大，在同一容量循環水泵的作用下，會出現與設計條件不同的運行工況而造成失調。尤其是當采用地板輻射供暖或作為空調器的熱源時，更容易發生流量不足而影響采暖效果。因此，應深入地協調系統、戶式采暖爐和配帶水泵的匹配問題。

參考文獻

1 張錫虎. 供暖系統散熱面積偏大及其影響.建筑設備1988年1期：36-38

2 GBJ 19-87 采暖通風與空氣調節設計規范 (2001年版)

地暖施工問題集

有很多朋友在地板采暖施工及設計過程中遇到問題，我找到了一些相關的問題及答案，希望能對大家有所幫助。也歡迎有經驗的朋友幫忙補充更正。

1、低溫熱水地面輻射供暖系統戶內加熱管內水的流速不宜小于多少？為什么？

答：加熱管內水的流速不宜小于0.25m/s，不大于0.5m/s!

目的：使水流能把空氣帶走，不讓它浮升聚集！

2、每對分集水器所帶的分支路不應超過多少？理由？

答：每對分集水器所帶的分支路不宜超過8路！

3、地面輻射供暖施工的環境溫度不宜低于多少度及原因。在低于多少度的環境下施工時，現場應采取升溫措施。

答：施工環境不宜低于5度；在低于0度的環境下施工，現場應采取升溫措施！

理由：塑料管和發熱電纜的普遍特性是隨著很久溫度的降低，其韌性變差，抗彎曲性能變壞，因此，難以施工。同時，低于5度，混凝土填充層的施工和養護質量難以保證。當然還有措施保證混凝土施工質量，單造價增加！——擇自《地暖輻射供暖技術規程》

4、在分水器的總進水管與集水器的總出水管之間宜設________？理由？

答：旁通管，旁通管上應設置閥門.保證對供暖管路系統沖洗時水不流進加熱管。

5、那些地方需要設置伸縮縫？伸縮縫的要求是什么？

答：①在與內外墻＼柱等垂直構件交接處應留伸縮縫。②地面面積超過３０平方米或邊長超過６米時，應設伸縮縫。③過門處也得設置伸縮縫。④凸臺的過門處也加伸縮縫！

要求：伸縮縫連接處應采用搭接方式，搭接寬度不小于10mm；伸縮縫與墻、柱應有可靠的固定方式，與地面絕熱層連接應緊密，伸縮縫寬度不宜小于20mm。伸縮縫宜采用聚苯乙烯或高發泡聚乙烯泡沫塑料。

6、民用采暖系統中的供水溫度是多少？供回水溫差不能超過多少度？水流量是怎么計算的？供熱管環路管長不能超過多少米？

答：①民用采暖系統中的供水溫度不應大于60度；②供回水溫差不能超過10度；③水流量計算公式：0.86*負荷/供回水溫差 ④供熱管環路管長不能超過120米，且長度宜相近。

7、塑料及鋁塑復合管的彎曲半徑不宜小于（ ）倍管外徑，銅管的彎曲半徑不宜小于（ ）倍管外徑，并簡要說出原因。

答：6    5

理由：彎曲半徑過小的話，宜出現死折，這樣環路就不同了；彎曲大了，對管材的壽命有影響！

8、加熱管設固定裝置?？刹捎媚切┓椒?？

答：加熱管應設固定裝置，可采用以下方法固定：

①用固定卡將加熱管直接固定在絕熱板或設有復合面層的絕熱板上；

②用扎帶將加熱管固定在鋪設于絕熱層上的網格上；

③直接卡在鋪設于絕熱層表面的專用管架或管卡上；

④直接固定于絕熱層表面凸起間形成的凹槽內。

9、地暖設計中有效散熱面積如何考慮？

答：其實我們設計中很少考慮有效散熱面積！不過我這里有點資料，是北京地區的！

房間名稱    主臥室  次臥室  起居室  書房

地面積      15－20  8－15   20－50  10－15

家具遮擋系數35－30  40－25   20－15  15

有效系數    65－70  60－75  80－85    85

10、閥門、分水器、集水器組件安裝前，應做強度和嚴密性試驗。試驗應在每批數量中抽查（），且不得少于（）個。對安裝在分水器進口、集水器出口及旁通管上的旁通閥門，應（）做強度和嚴密性試驗，合格后方可使用。

答：10%      1     逐個

11、JGJ142-2004中3.2.3“面層宜采用熱阻小于0.05m·m·K/W的材料“中的“面層”是指填充層以上的部分（找平層和面層）還是只是面層？

答：①規范中所指的面層就是指地面的裝飾材料，比如水泥砂漿、大理石、木地板等，不包括找平層。

②面層指裝飾面層，當然不包括找平層，但是按其規定的作用還是“地暖管道以上材料均宜采用熱阻小于0.05m·m·K/W的材料”比較恰當。

12、JGJ142-2004中3.1.1條”低溫熱水地面輻射供暖系統的供、回水溫度應由計算確定”中怎么通過計算確定？

答：①供回水溫度較低，主要是從塑料管材的使用壽命等考慮的，一般供水溫度取50度或55度。

②供水溫度主要根據使用合理工況，例如管材使用溫度等來確定。回水溫度則需要計算。這里的計算其實也有很多經驗數值。

13、分水器、集水器宜在什么時候安裝，并說出原因。

答：分水器、集水器宜在開始鋪設加熱管之前進行安裝。

14、怎樣測算上供下回或者下供上回的集中供暖的壓力夠不夠？只能是施工完后打壓才行么？

答：①集中供暖怎樣考慮壓力夠不夠的問題：我認為做系統上時要進行水力計算，然后看看    管道的壓力損失是多大，如果大于鍋爐房或城市管網能提供的壓力就加泵

②集中供暖的壓力夠不夠涉及到設計時鍋爐房循環水泵的揚程正確選擇問題，通常是按照最不利環路考慮的。各個分支路要進行水力平衡計算。在局部分支路上加泵會破環系統的大平衡不提倡的。

15、為什么計算地面輻射供暖系統熱負荷時，可不考慮高度附加？

答：①我感覺是因為是用地板采暖的形式往外散熱，這樣就不用考慮空間問題，如果是散熱器，他靠的是空間散熱。所以考慮高度附加。

②高度附加率，是基于房間高度大于4米時，由于豎向溫度梯度的影響導致上部空間及維護結構的耗熱量增大而打的附加系數。對地面輻射供暖系統，地面溫度一般高于室內空氣溫度，因此供暖熱負荷計算時，可不考慮高度附加。

③因為地面輻射采暖不同于其它采暖方式，水暖和電熱器是對流散熱，考慮整個房間高度；電熱膜是從屋面向下輻射散熱，所以考慮房間高度；室內環境溫暖是地面以上1.2-2.0米，地面輻射采暖由地面承溫度梯度逐漸上升，對室內采暖影響甚小。

16、低溫熱水系統是怎么做水壓試驗的？

答：水壓試驗應進行兩次，分別為澆搗混凝土填充層之前和填充層養護期滿后；水壓試驗應以每組分水器、集水器為單位，逐回路進行。試驗壓力應為工作壓力的1.5倍，且不應小于0.6MPa。

在試驗壓力下，穩壓1小時，其壓力降不應大于0.05MPa。水壓試驗宜采用手動泵緩慢升壓，升壓過程中應隨時觀察與檢查不得有滲漏；不宜以氣壓試驗代替水壓試驗。在有凍結可能的情況下試壓時，應采取防凍措施，試壓完成后必須及時將管內的水吹凈。

17、衛生間施工要點

答：衛生間應做兩層隔離層，衛生間過門處應設置止水墻，在止水墻內側應配合土建專業作防水。加熱管或發熱電纜穿止水墻處應采取隔離措施。

衛生間式個難啃的骨頭，衛生間的盤管鋪設一定注意衛生器具下面不要鋪設管子。

18、地暖負荷計算的方法？注意問題？

答：①地面輻射供暖系統熱負荷，應按現行國家標準《采暖通風及空氣調節設計規范》（GB50019－2003）的有關規定進行計算。

②計算全面地面輻射供暖系統的熱負荷時，室內計算溫度的取值應比對流采暖系統的室內計算溫度低2℃，或取對流采暖系統計算總熱負荷的90％～95％。

③局部地面輻射供暖系統的熱負荷，可按整個房間全面輻射供暖所算得的熱負荷乘以該區域面積與所在房間面積的比值和表3.3.3中所規定的附加系數確定。

表                        局部輻射供暖系統熱負荷的附加系數

供暖區面積與房間總面積比值 0.55  0.40  0.25

附 加 系 數                1.30  1.35  1.50

④進深大于6m的房間，宜以距外墻6m為界分區，分別計算熱負荷和進行管線布置。

⑤敷設加熱管或者發熱電纜的建筑地面，不應計算地面的傳熱損失。

⑥計算地面輻射供暖系統熱負荷時， 可不考慮高度附加。

⑦分戶熱計量的地面輻射供暖系統的熱負荷，應考慮間歇供暖和戶間傳熱等因素

19、分戶熱計量的低溫熱水地面輻射供暖系統，每一對共用立管在每層連接的戶數不宜超過（ ）戶。

答：共用立管連接的每層戶內系統不宜多于3個。如超過，每層應采用分、集水器方式連接各戶內的系統。

20、水的動壓是什么？各環路的流速是怎么算的呢？難道不是總流量／環路數／支路截面積嗎？我現在是流速達不到，是不是要減少環路數呢？但是業主不同意減少環路怎么辦呢？那就讓流速在０.２５以下嗎？

答：①加個管道循環泵

　　我是業主也不會讓你減少回路的 那個是按照采暖面積算的哦 你不能為了流量就減少 ,那個啊

　　不加的話 結果是會熱的很慢 尤其是面層是 打了龍骨的 實木地板 的。

　?、跒榱蓑?qū)動氣泡所要求的最小水的流速，隨管子規格而變化。在一個地熱供暖系統中，水的流速必須超過0.2m/s.但是在有小型房間要求的水的流量，它導致一低的水的流速　　的房子中，水的速度可以以下列方式計算： v=Q/V

v=水的流速， m/s

Q=水的流量， l/s

V管=每米長的水容積，l/m

21、如地面及各層樓板都鋪設絕熱材料，查附表A的時候向下傳熱損失是否還考慮？

答：我個人認為還是要考慮的，但是如果樓板上下都要采暖的話，就不要考慮了，如果是單純的一層樓，就要考慮，這個與是否鋪設絕熱材料無關的．

22、發熱電纜系統的供電方式，宜采用AC（ ）供電，并說出AC表示什么含義。

答：發熱電纜地面輻射采暖供電方式，宜采用AC220V供電。進戶回路負載超過12KW時，可采用AC220V/380V三相四線制供電方式。多根發熱電纜接入220V/380V三相系統時應使三相平衡，發熱電纜地面輻射采暖系統的戶內電氣回路應單獨設置。AC應該指的是交流電。

23、采用發熱電纜地面輻射供暖方式時，發熱電纜的線功率不宜大于（），并簡單說出理由。

答：（20W/m）當?shù)孛娌捎脦埞堑募芸漳镜匕鍟r，發熱電纜的線功率不宜超過30mm

   理由：是為了保證發熱電纜在《地板輻射供暖技術規范》中的常規做法環境下，其外護

   套表面溫度不超過65度，以保證其使用壽命；有利于保證地面溫度均勻且不超出最高溫度限值。

24、XPAP鋁塑復合管，PB聚丁烯管，PE-X交聯聚乙烯管，PP-R無規共聚聚丙烯管，PP-B嵌段共聚聚丙烯管.，這五種管子各有什么特點？自己設計用什么管子呢？

用PE-X有什么優點嗎？

答：①交聯鋁塑復合管XPAP不透氧，抗外壓強度高，因其是五層結構在地暖安裝施工中彎曲時容易焊縫脫開。另外熱熔膠的熔點接近110度，無法進行110度試驗；受外界干擾有瞬間高溫出現，容易脫層；又加之價格較高，推廣應用較難。

②PPR管，耐高溫性能較好，原料可回收，可焊性好。弱點是有冷脆性，脆化的溫度-15度至0度維卡軟化點138度，抗蠕變能力差。溫度超過80度熱強度漸低。管壁較厚，在地暖施工中彎曲較困難。

③PEX管，可用在地面輻射供暖有PEXa、PEXb。 低溫韌性好，抗應力開裂性、抗蠕變性強，耐熱性很好，在目前地暖加熱管應用較普遍。缺點是管材廢料不能回收。用銅管件連接，長期使用容易漏水。用做地暖加熱管時，一旦發生漏水，就得將隱蔽工程全部拆除，重新安裝，損失很大。更不允許用銅管件連接，否則再漏水補救損失更大。PEXb較PEXa 強度高，但價格偏高，在60度以下工作狀態，工作壓力0.8Mpac 以下，選擇PEXa管材較合算。

④PERT管無須交聯，無須控制交聯度和交聯均勻度，產品質量容易控制，生產質量缺陷的環節更少，所以更容易生產質量合格的管材，而對于PEX工藝難以控制。譬如：輔料配比、溫度、速度的控制會直接影響交聯度的高、低和均勻性。交聯度過低，造成耐熱性差；過高，會使管材發脆。

⑤PERT的廢、次、零散管可以回收再利用，不污染環境，符合環保。

PERT管可以熔接，正好適合地暖管不允許有接頭的要求。PE-RT的柔韌性比PPR、XPAP好的多，和PEX-a相比毫不遜色。PERT管具有優越的耐低溫性能。因此在冬季低溫情況下也可以施工，彎曲管道時無需預熱，可以解決我國北方地區冬季氣溫低，無法施工而造成的經濟損失。其彎曲半徑可以小到管道外徑的5倍。比PEX-a的8倍好的多。

PERT的熱穩定性試驗是在110度，環應力1.9MPa情況下通過8760小時試驗，管材無滲漏無破壞。對于PEX-a是110度，環應力2.5MPa情況下通過8760小時試驗管材無滲漏無破裂。這就是說PERT在耐溫耐壓上不是最突出的，但PERT能滿足地面輻射供暖對耐溫耐壓的其本要求，擁有良好的質量穩定性和抗沖擊性，也就是可靠性。在價格上與PEX-b相當，可謂適中，較之XPAP和PB便宜的多，由于其方便的維修性能又降低了維修費用。

⑥聚丁烯 PB 在塑料中性能相對是最好的，但是價格受原料壟斷的影響，比較貴。

⑦總之PERT 既能滿足地暖的基本要求，又比XPAP便宜、容易彎曲；較之PPR除容易彎曲外又具有優越的耐低溫性能，排除了用PPR致命的冷脆性。

PERT廢品、次品、剩余零散品均可以回收利用，并且可以熱熔連接，比PEX要好的多，克服了使用PEX做地暖管的缺點。因為PB管雖然優點不少，但價格不菲，且其被劃傷后應力集中，容易爆裂，用做地暖管逐漸減少。

綜合上述，作為地面供暖水系統地暖用管，PERT是當之無愧的，是可行的，是有發展?jié)摿Φ?。目前狀況下PEX-a管價格便宜占了先機，PERT與PEX-b不相上下，怎樣使PE-RT的價格略顯下降，再加上其性能優良，能熔接，能回收利用。一定會在地暖市場上大顯身手，占有率逐步回升，有可能成為地暖行業的主選管材

25、目前，國內三北地區地暖工程正大面積鋪開，絕大多數選用耐溫性能優越的PEX管。因而，PEX管市場容量越來越大，眾多商家看好。許多設備廠家迎合較多小企業需要，也推出了所謂PEX-B管材生產線。由于PEX-B管材生產工藝配方技術較難掌握，導致目前市場上產品質量良秀不齊

30、發熱電纜溫控器設置位置應符合的要求？

答：規范3.9.8發熱電纜溫控器應設置在附近無散熱體、周圍無遮擋物、不受風直吹、不受太陽直曬、通風干燥、能正確反映室內溫度的位置，不宜設在外墻上，設置高度宜距地面1.4m。低溫傳感器不應被家具等覆蓋或遮擋，宜布置在人員經常停留的位置。

31、發熱電纜的彎曲半徑不應小于生產企業規定的限值，且不得小于（）倍電纜直徑？

答：發熱電纜的彎曲半徑不應小于生產企業規定的限值，且不得小于（6）倍電纜直徑。

同時施工安裝誤差不得大于10mm。

32、發熱電纜線的間距是怎么確定的？是根據什么確定的？具體是怎么計算？

答：s=Px/q*1000

s--發熱電纜布線間距

Px--發熱電纜線性功率（W/m）

q--單位面積安裝功率（W/m2）

33、發熱電纜熱線部分的結構在徑向上從里到外由什么組成，其外徑不宜小于（），并簡要說出理由。

答：發熱電纜熱線部分的結構在徑向上從里到外由發熱導線、絕緣層、接地線屏蔽層和外護套等組成，其外徑不宜小于（６ｍｍ）．

下面的圖片是狄威發熱電纜的構造圖．

34、發熱電纜的軸向上分別為發熱用的熱線和連接用的冷線，其冷熱導線的接頭應安全可靠并應滿足至少（）年的非連續正常使用壽命。

答：５０年。

衛生間可以做地板采暖嗎？

　   當然可以。衛生間采用地板采暖，最能體現地暖的舒適性，想象一下，洗澡時光腳在浴室里走來走去，地面暖暖的，是一種多愉快的感覺。

　   現在不少地板采暖樓盤的衛生間采用了傳統暖氣，是因為開發商為了避免業主買房后進行二次裝修時破壞地暖系統，給維護帶來麻煩。沃爾姆地暖對衛生間地板采暖的施工采用了獨特的工藝，不僅可以確保地暖系統的壽命，還可以和衛生間的水電改造結合起來，最大程度上提高私密空間使用的舒適度。

鋪設地暖后，房間地面要加高多少？

　　購買經濟適用房（一般層高為 2.6 米 ，凈高不到 2.5 米 ）的業主最關心采用地暖后，地面增高了多少。地暖系統可以針對不同地面鋪材進行設計，比如采用實木地板，保溫層和地暖管材鋪設在木地板下的龍骨中，或是地板采暖回填后不打龍骨直接鋪設實木地板，地面基本不會提升；采用地磚和石材，回填層可以結合地磚和石材的鋪設進行施工，對房間高度的占用可以降低到 2 -4cm 。 對于購買商品房的業主（一般層高大于 2.8 米 ），大可不必考慮地板采暖系統對房高的占用，只需考慮不同房間朝向、功能選取什么地面鋪材，沃爾姆地暖會給出專業的設計方案，最大程度上提高用戶的舒適度 。

地板采暖地下加熱管材會不會漏，漏了如何維修？

　　地板采暖地下埋管屬隱蔽工程，沒有外在機械性損害，不會漏。如果裝修、使用中因為外力破壞（如釘釘子或地面防止高溫熱源破壞了埋管），應立即聯系沃爾姆地暖，沃爾姆地暖的專業人員會及時趕到，確認故障位置并進行專業修補，最大程度減少客戶的經濟損失。

地板受熱會不會變形或促使甲醛等有害物質釋放量增加？

　   在國際標準中，對地板的含水量、熱穩定性、甲醛釋放標準都有非常嚴格要求，絕對符合環保要求，地暖系統的地表溫度一般在 33 攝氏度 以下，這個溫度與大多數家庭夏 天的室內溫度幾乎沒有多大區別，并沒有超出室內正常溫度的變化范圍，所以只要選用符合國際標準的地板，并不會增加地板的甲醛釋放量，也不用擔心水分散失而產生變形。

地板采暖系統施工前應注意事項？

      1 、地板輻射采暖系統施工應避免與其它工種進行交叉施工作業，導致配合困難或責任不明耽誤工期，質量難以保證。用戶需讓我們與裝修公司提前溝通，協調工作配合流程；

      2 、水電改造應在地板采暖系統施工進場前完成。地板采暖系統安裝前，應保證施工現場水電管路施工完畢，廚房、衛生間應做完閉水試驗并經過驗收，施工區域地面平整清潔，無裸露的鋼筋、水電管線及任何影響施工進行的設備、材料、雜物等；

      3 、豆石混凝土回填找裝修公司做和找我們做是一樣的，沃爾姆地暖建議裝修公司作此項目，裝修公司做回填，亦可以提起重視，最大程度上減少施工中對地暖破壞的可能；

      4 、業主應協助沃爾姆地暖協調與物業公司、鄰里的關系，為正常施工創造條件，包括負責到物業等有關部門辦理相應
